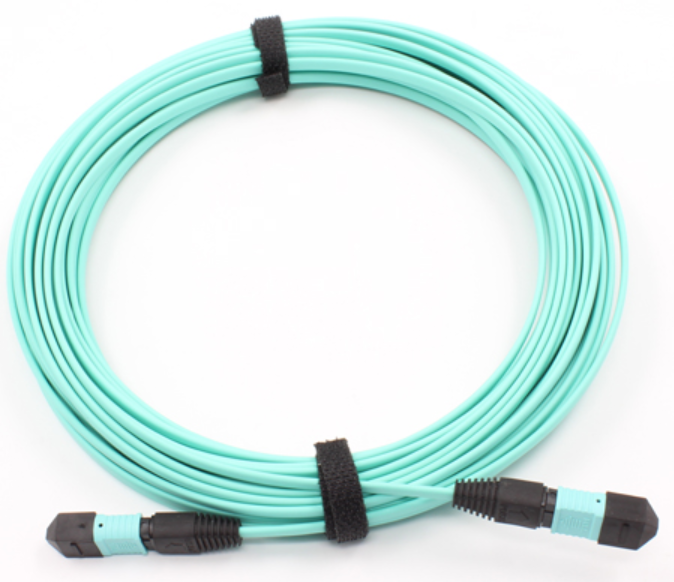

MPO-MPO 24芯多模万兆光纤跳线
产品简介：
MPO(Multi-fiber Push On)统称为MT系列连接器，MT系列的插芯都采用插芯端面上左右两个直径为0.7mm的导引孔与导引针（又叫PIN针）进行精准连接，MPO可以有2~12芯设计，最多可以是24芯，目前使用最多的是12芯的连接器。MPO的紧凑设计，使其芯数多，体积小，广泛应用于在布线过程中需要高密度集成光纤线路环境中，FTTX及40/100G SFP、SFP+等收发设备内部的连接应用。本公司可提供各种转接与非转接MPO跳线，转接MPO的种类繁多，有带状、束状，通过分支器（圆形或方形），可以转接出2~24芯0.9或2.0光缆分支，连接头类型由客户指定，长度及其他要求任由客户选择。产品皆符合Telcordia-GR-326、IEC标准及Rohs要求。
产品详情：
特 征
应 用 | |
●低插入损耗 | ●企业的不同楼宇之间局域网布线 |
●好的互换性及插拔性 | ●光有源设备中光链路互连 |
●MPO做法种类繁多 | ●通信基地内布线，配线箱内布线 |
●高质量的插芯，PIN针精确对准 | ●居民小区，工业区机房，商业大楼机房内光信号连接 |
●Telcordia GR-326RCORE标准 | ●楼宇密集布线系统 |
● 符合ROHS要求 | ●光纤通信系统，有线电视网，电信网络 |
●可以提供图纸，可提供MTP | ●城域网、广域网、FTTx |
规 格
项 目 | 规格参数 | |
适用连接器类型 | MPO,MTP | |
光纤类型 | 单 模 | 多 模（PC） |
工作波长范围 | 1250~1650nm | 850nm, 1300nm |
测试波长 | 1310nm, 1550nm | 850nm, 1300nm |
端面研磨类型 | MPO:APC；MT-RJ:PC | PC |
插入损耗 | MPO: 典型值≤0.50dB，最大值≤0.70 dB | MPO: 典型值≤0.40dB，最大值≤0.50dB |
回波损耗 | APC≥50dB | / |
适用光缆类型 | MPO: 带状或束状光缆 | |
可重复性 | ≤0.10dB | |
可交换性 | ≤0.20dB | |
耐久性 | 插拔500次典型变化值≤0.20dB | |
竖直拉力 | ≥120N(0.9mm光缆除外)或客户要求 | |
工作温度 | -20℃ to +70℃ | |
存储温度 | -40℃ to +85℃ | |
订购选项
光纤类型 | 光缆类型 | 连接器PIN针 | 尾套外径 | 尾套颜色 | 插芯研磨类型 | 长度 |
SM: 9/125μm | 单缆双芯3.0 | 公 头 | 2.0mm | 黑色 | PC | 客户要求 |
MM: 50/125μm | 双 芯 | 母 头 | 3.0mm | APC | ||
MM: 62.5/125μm | 带状光缆 | 带纤尾套 | ||||
MM: OM3 | 束状光缆 |
