      风电场工业交换机解决方案

      1.方案需求:有33个风力发电机组需要组成环网,以百兆光纤环网直接连到监控中心2.方案拓扑图如下:3.方案配置:中心机房放置一台中心机架式工业交换机OP-GY3028,该交换机提供2个上联千兆光口,2

      产品详情:

      1.方案需求:


      有33个风力发电机组需要组成环网,以百兆光纤环网直接连到监控中心

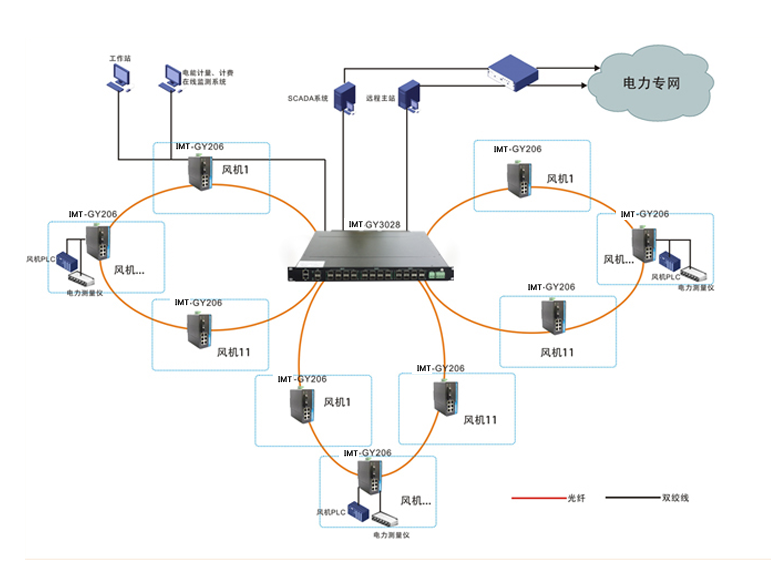

      2.方案拓扑图如下:


      3.方案配置:


      中心机房放置一台中心机架式工业交换机OP-GY3028,该交换机提供2个上联千兆光口,2个上联千兆电口,24个百兆光口可选接口。上联千兆光口或电口与机房的核心交换机或服务器连接,百兆光口与离机房最近的风机里的OP-GY206工业交换机的百兆光口连接。每个风机放置一台OP-GY206工业交换机,该工业交换机有2个上联百兆光口,6个下联百兆电口,其中2个上联百兆光口用来组环。


      根据风场实际情况,33台风机建议组成3个环,每11台组一个环网,每台风机中的OP-GY206的2个上联百兆光口与其他风机中的OP-GY206的百兆光口组成环网,靠近监控中心的风机中的OP-GY206的其中一个百兆光口与中心机房的OP-GY3028百兆光口连接,另外一个光口和附近的风机的OP-GY206光口组成环网。6个电口与风机中的PLC、测量仪等设备连接。


      4.风场发电方案监控需求:


      风场昼夜温差大,天气以干燥为主,且时常有风沙,要求通信设备要满足风场恶劣环境 风机内有很多强电设备,要求通信设备可以有效防御风机发电EMI/EMS干扰。


      风场建设面积一般都很大,且通信设备都在风塔内,工程维护比较复杂,因此要求通信设备具有较长的无故障工作时间(MTBF) ,风塔分布广,直接都用光纤通信,一旦网络发生故障,排查比较困难,因此需要冗余以太网保证稳定网络传输。 整个系统采用光纤传输,要求通信设备具有光口,且光口灵活多变。


      5.方案优势:


      ·振兴通讯工业交换机全部采用工业四级设计,支持-40~85℃工作温度

      ·根据风场需要,外壳采用IP40防护等级,具有良好的抗潮湿、抗腐蚀性和防风沙

      ·符合电力IEC61850-3和IEEE1613的抗电磁干扰能力

      ·MTBF至少达到25年,5年免费售后支持

      ·OP-ring快速冗余环网恢复时间<20ms

      ·光口选择灵活多变,支持从1口至24口,保证组网灵活性

      ·冗余双工业电源,导轨、壁挂多种安装方式

      ·支持Ethernet/IP 和 Modbus/TCP协议用于设备管理和控制

      ·支持多播、广播风暴控制

      ·支持QoS和ToS/DiffServ,用于流量控制和管理

      ·支持链路聚合,优化带宽利用率

      ·支持SNMPv3、 IEEE 802.1X、 HTTPS和SSH,加强网络安全性

      ·支持TACACS+

      ·采用RMON有效提升网络监测和预测能力

      ·支持带宽管理,确保网络稳定性

      ·支持基于MAC地址的端口锁定,防止非法入侵
